1. Start med plassering av utstyr

Sanitærutstyr hentes fra menyen. Du kan velge ulike størrelser, hvordan utstyret skal plasseres, høyde over gulv, lag, beregningsdata for trykkfall, vannmengder, rørdimensjon etc. Du kan hente standard utstyr, og leverandør spesifikt utstyr.

Dersom tegningen allerede inneholder utstyr legger du inn data, og definerer tilkoplingspunktene for KV, VV og Spillvann.

2. Tegn tilførsel for KV, VV og Spillvann

Tegn linjene for rørføringene direkte i modellen, legg inn høyder, avstand mellom linjene, lag, farger og linjetyper slik du ønsker. Linjene kan redigeres i etterkant. Du kan flytte, kopiere og redigere med BricsCAD sine redigeringskommandoer.

3. Koble utstyret til rørene

Koble utstyret til rørlinjene. Dersom linjene ikke legges slik du ønsker, eller du ser at det er kollisjoner mellom rørene, kan du redigere dette med BricsCAD sine redigeringskommandoer.

4. Sett ett startpunkt for systemet

Legg inn beregningsdata, lag, farge, rørtype, minimum rørdimensjon etc. KV og VV er ett system, Spillvann er ett annet. Legg inn ventilert eller ikke ventilert system, fall på avløpsrør med mer.

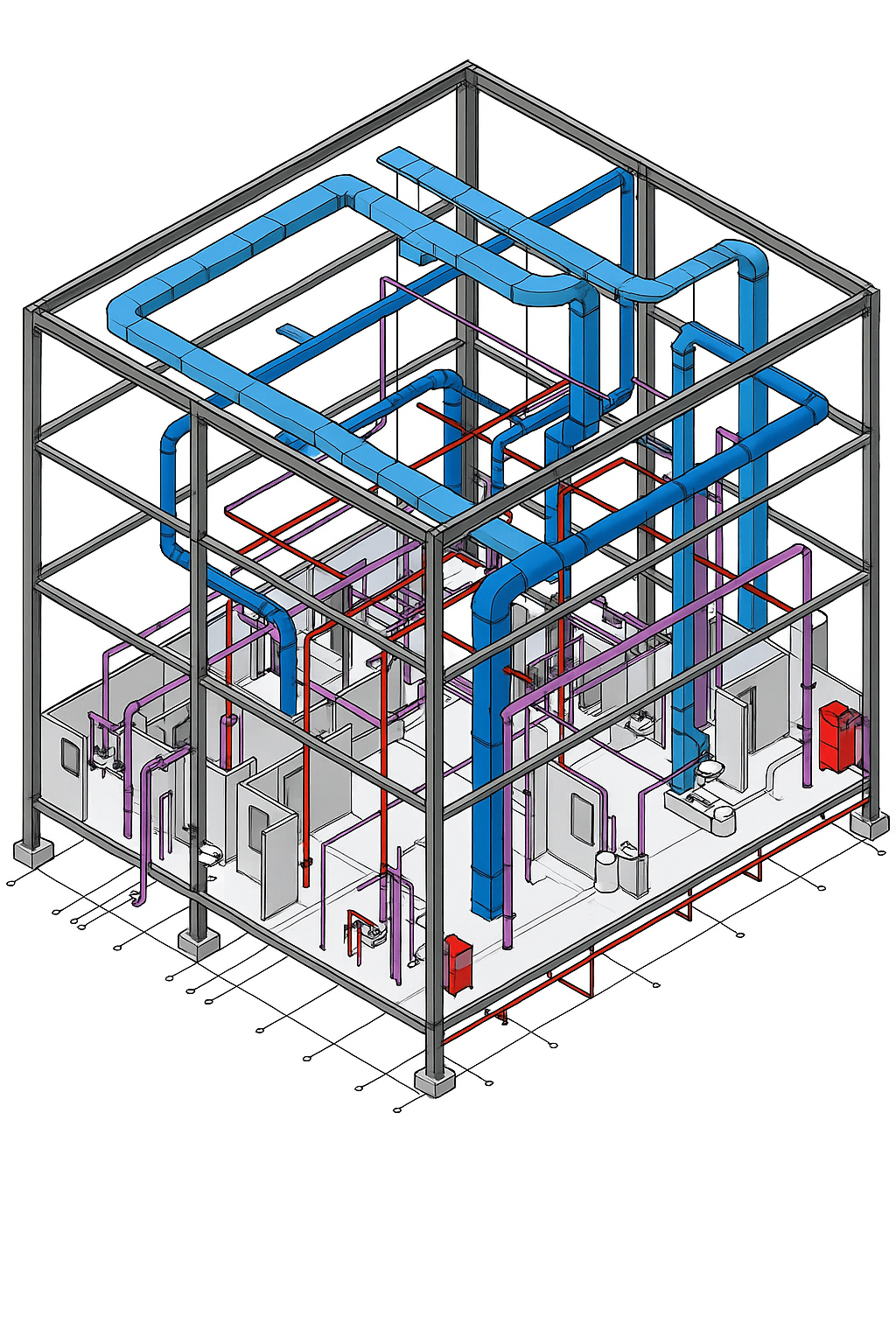

5. Generere 3D elementer

Generer 3D elementene slik at rørene vises i 3D i modellen.
